Đo dữ liệu chùm tia bằng thiết bị goniophotometer trường gần RiGO801 – LED
Tất cả các thiết bị goniophotometer RiGO801 đều dựa trên nguyên lý đo trong vùng trường gần. Một camera đo độ chói sẽ ghi lại toàn bộ phân bố độ chói không gian của nguồn sáng.
Từ các dữ liệu này, dữ liệu chùm tia và phân bố cường độ sáng được suy ra dựa trên định luật cơ bản của phép đo quang học (xem [2], [3], [4], [5], [6]).
Dữ liệu chùm tia (còn gọi là tệp tia) là tập hợp các vectơ kèm theo các thành phần quang thông tương ứng. Khi số lượng chùm tia đủ lớn, chúng sẽ thể hiện chính xác mô hình phân bố của toàn bộ nguồn sáng.
Dữ liệu chùm tia được xử lý bằng phần mềm miễn phí Converter801. Ngoài việc xuất dữ liệu ra các định dạng tệp phổ biến, phần mềm còn cho phép thực hiện nhiều phép tính khác nhau, ví dụ như: tính tâm sáng hoặc tâm quang học.

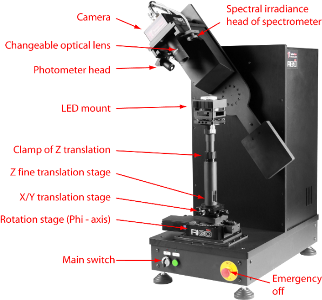

Thiết bị goniophotometer loại RiGO801 – LED được thiết kế đặc biệt để đo dữ liệu chùm tia của đèn LED và mô-đun LED. Camera đo độ chói LMK 6-5 được di chuyển theo cung tròn (trục theta) quanh vật thể đo được gắn trên trục quay đứng (trục phi).
RiGO801 - LED
Đo chiều dài tâm sáng theo tiêu chuẩn IEC 60809:202
Phụ lục K.1 của tiêu chuẩn IEC 60809:2021 mô tả phương pháp đo chiều dài tâm sáng cho các loại đèn LED: Lx3A, Lx3B, Lx4A, Lx4B, Lx5A, Lx5B8), L1A/6 và L1B/6.
Chiều dài tâm sáng được tính toán từ dữ liệu chùm tia đã đo. Tâm sáng đư`ợc định nghĩa là vị trí tại đó tổng khoảng cách bình phương của các vectơ tia là nhỏ nhất.
Bằng cách sử dụng chức năng căn chỉnh hệ tọa độ của phần mềm đo RiGO801, đèn được định vị đúng theo vị trí quy định trong tiêu chuẩn. Độ phân giải đo được thiết lập là 1° x 1°.
Kết quả
Tệp tia TTR đã đo được được mở bằng phần mềm Converter801. Thuật toán tính toán tâm sáng được chạy từ menu: Công cụ (Tools) → Tính trọng tâm của các tia sáng (Calculate the center of gravity of rays).
Theo tiêu chuẩn IEC 60809:2021, 1 triệu tia sáng là đủ để thực hiện phép tính này.
Hộp thoại tính toán tọa độ tâm sáng
Kết quả được hiển thị trong cửa sổ xuất dữ liệu. Chiều dài tâm sáng e chính là tọa độ Z của tâm sáng. Kết quả đo được là e = 2.996 mm.
Theo quy định R.E.5 [7], sai số cho phép là ±0.3 mm đối với nguồn sáng LED sản xuất hàng loạt (Production LED light sources) và ±0.15 mm đối với nguồn sáng LED chuẩn (Standard LED light sources).
Tiêu chuẩn không đưa ra sai số cho tọa độ x và y của tâm sáng, tuy nhiên trong trường hợp này, hai giá trị đó gần với trục đối xứng của đèn, lần lượt là -0.02 mm và -0.12 mm.
Tóm tắt
Trong ghi chú ứng dụng này, chúng tôi đã trình bày cách xác định chiều dài tâm sáng của đèn tín hiệu ô tô từ dữ liệu chùm tia theo đúng yêu cầu của tiêu chuẩn IEC 60809:2021, với nỗ lực đo đạc tối thiểu.
Tài liệu cũng đã cung cấp nhiều mẹo thực tế và giải thích các nguồn lỗi có thể xảy ra trong quá trình đo và xử lý dữ liệu tia.
Thiết bị goniophotometer trường gần RiGO801 – LED rất phù hợp với nhiệm vụ đo này.
Thời gian đo với độ phân giải góc cao 1° x 1° là rất ngắn nhờ vào khả năng đo liên tục on-the-fly, do đó đặc biệt thích hợp cho ứng dụng thực tế.
Phương pháp đo này đã được kiểm chứng và áp dụng rộng rãi trong ngành công nghiệp.
